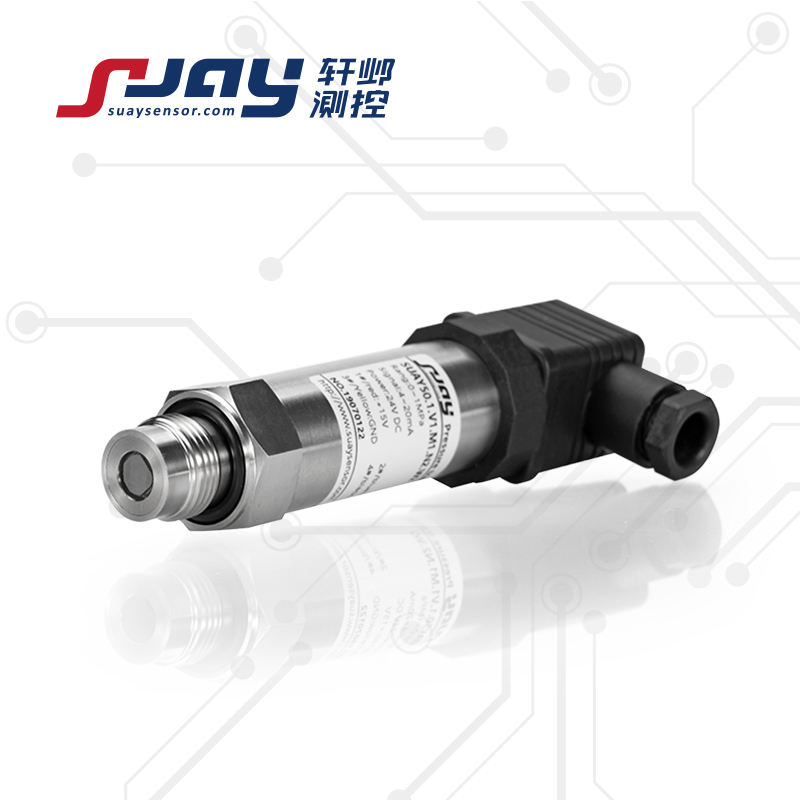

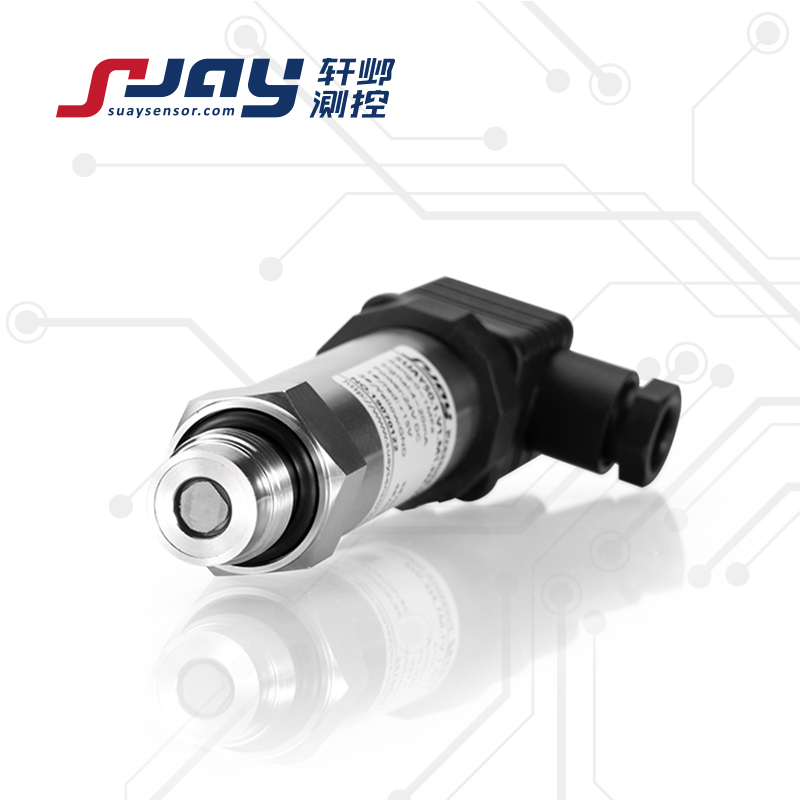

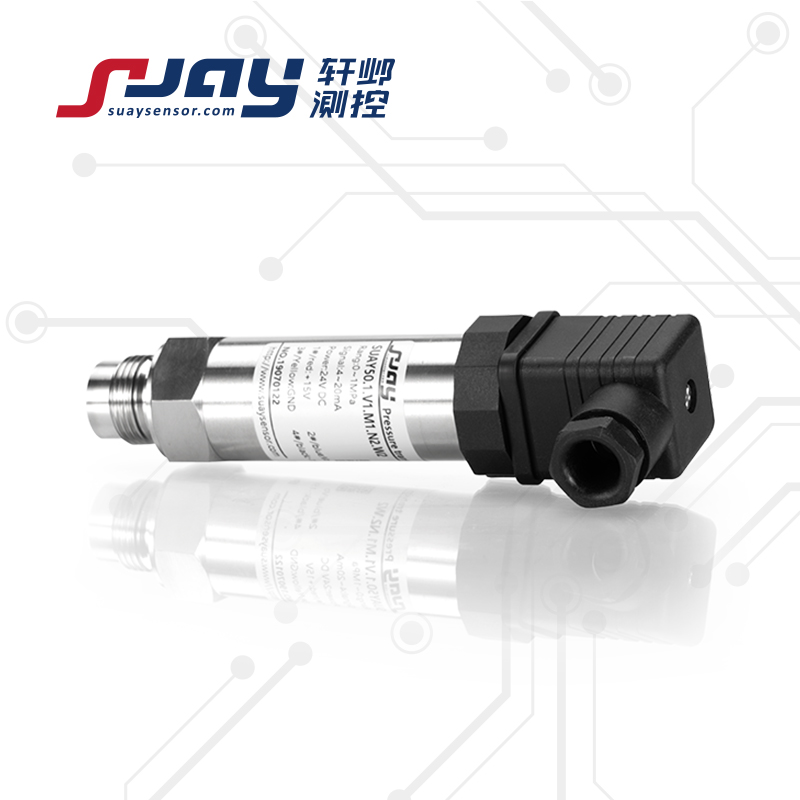

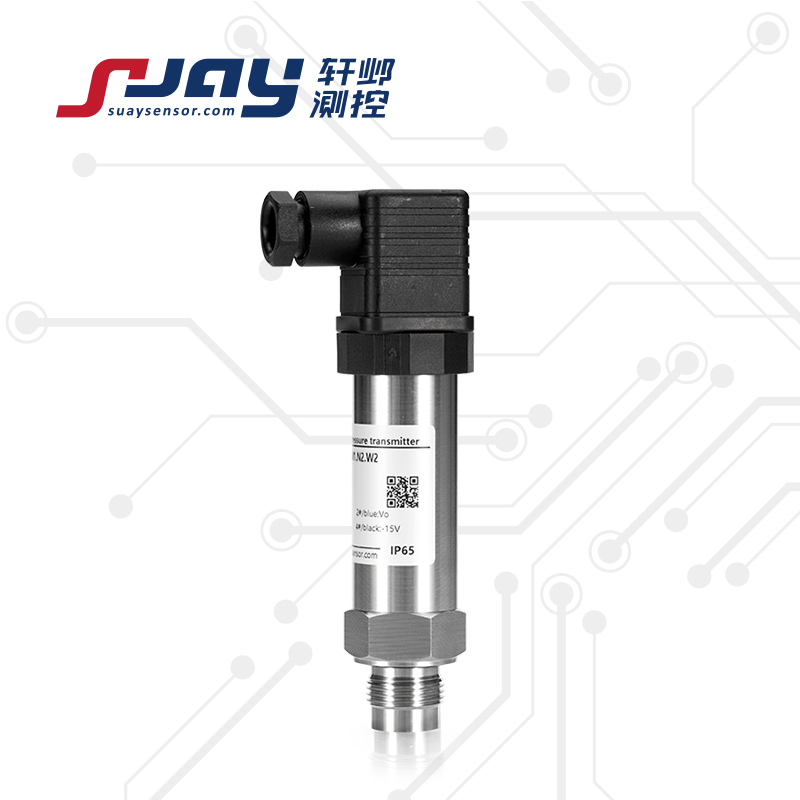

SUAY50 200KHz帶寬壓力傳感器是采用德國微機械加工技術，利用硅優良的楊氏彈性模量力學特性，低阻抗，小尺寸的感壓核心，從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬，以及亞微妙的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線，使其非常適合應用于軍事工程、化爆實驗、石油勘采與試井、材料力學、土木工程學、巖土力學、液壓動力機械試驗、縮模試驗、軌道交通等科學實驗和生產實踐中，得到不失真且快速變化的動態壓力波形與有效壓力值，配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響專用信號處理電路，使其成為動態測壓的首選。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
產品特點：
l 高固有頻率，寬廣的通頻帶
l uS級的上升時間，陡峭的上升沿
l 干凈的幅頻特性曲線
l 先進、穩定的處理電路，抗干擾性能優良
產品性能指標：
|
測量范圍
|
-100KPa~0-10KPa...1MPa...100MPa
|
|
測量介質
|
與316不銹鋼兼容的氣體或液體
|
|
靜態精度①
|
±0.1%FS ±0.25%FS ±0.5%FS
|
|
固有頻率
|
180KHz-500KHz 500KHz-1MHz 1MHz-2MHz
|
|
變送器帶寬
|
0-1KHz...3 KHz 0-20 KHz 0-200 KHz
|
|
上升時間
|
0-60uS 0-1uS...3uS 0-0.2uS...1uS
|
|
信號輸出/供電
|
0-5V 0-10V
|
±15VDC（典型）
|
|
4-20mA 0-5V 0-10V 1-5V
|
12-36VDC（典型24VDC）
|
|
mV信號
|
恒壓源/恒流源
|
|
工作溫度
|
-40～85℃
|
|
補償溫度
|
-10～60℃
|
|
貯存溫度
|
-40～100℃
|
|
長期穩定性
|
典型：±0.1%FS/年 最大：±0.2%FS/年
|
|
零點溫度漂移
|
典型：±0.02%FS/℃ 最大：±0.05%FS/℃
|
|
靈敏度溫度漂移
|
典型：±0.02%FS/℃ 最大：±0.05%FS/℃
|
|
過載能力
|
2倍滿量程壓力或最大110MPa（取最小值）
|
|
有效測量壽命
|
﹥106壓力循環（P:10-90%FS）
|
|
分辨率
|
大于10-5（通常受限采集顯示設備，理論無限?。?/span>
|
|
抗振動性
|
20g，（IEC 60068-2-6）
|
|
抗沖擊性
|
20g， 11mS
|
|
負載電阻
|
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
|
|
絕緣電阻
|
200M?，100VDC
|
|
壓力接口
|
M20*1.5 G1/2 （典型）； G1/4（可選）
|
|
電氣連接
|
接插件或直出電纜2m
|
|
接口及殼體材料
|
304/316L不銹鋼
|
|
外殼防護
|
插頭型（IP65） 電纜型（IP67）
|
|
安全防爆
|
Ex iaⅡ CT5（本安）
|
|
密封圈
|
氟橡膠
|
|
傳感器膜片
|
不銹鋼316L
|
|
產品重量
|
約200克
|
注：①包含非線性、遲滯和重復性
選型參數對照表
|
型號
|
量程
|
精度
|
輸出
|
安裝螺紋
|
電氣連接
|
特定參數
|
|
SUAY50
|
-100KPa~0
...10KPa
...100MPa
量程可選
|
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
|
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V0:定制
|
M1:M20*1.5
M2:G1/4
可選：
M3:G1/2
M0:定制
|
N1:直出2米
N2:赫斯曼插頭
N3:航空插頭
|
W1:1-3KHz
W2:20KHz
W3:200KHz
E:本案防爆
|
|
SUAY50.2.V1.M1.N1.W2.E
|
選型提示：
1. 被測介質應與產品接觸的材料相兼容。
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
